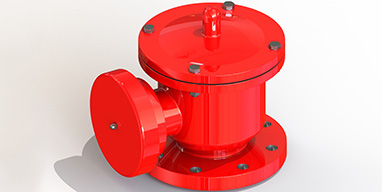

出口型 緊湊型阻火呼吸閥
更新：2020/2/15 19:20:13 點擊：
- 產品品牌
- 產品型號
- 產品描述
...
產品介紹
型號 |
規格 |
壓力/真空 |
溫度 |
ZGF型呼吸閥 |
1”(25mm)-12”(300mm) |
壓力：20-10000mmH2O 真空：20-10000mmH2O |
℃-180℃ |
殼體 |
閥芯 |
閥芯密封件 |
閥體密封件 |
連接標準 |
鋁合金 碳鋼 304不銹鋼 316L不銹鋼 347H高溫鋼 其他 |
304不銹鋼 316L不銹鋼 哈氏合金 PTFE 347H高溫鋼 其他 |
FEP特氟龍 Buna-N Viton |
三元乙丙橡膠 PTFE 特氟龍 碳纖維 其他 |
螺紋（ANSI及GB） 對焊（ANSI及GB） 法蘭（ANSI、DIN、JIS及GB） |

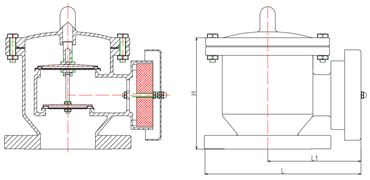

口徑SIZE |
L （mm） |
L1 （mm） |
H (mm) |
碳鋼殼體 （Kg） |
|
DN |
In. |
||||
25 |
1 |
170 |
110 |
150 |
9.6 |
40 |
1-1/2 |
210 |
140 |
220 |
13.5 |
50 |
2 |
230 |
150 |
230 |
15.5 |
65 |
2-1/2 |
260 |
165 |
250 |
19.4 |
80 |
3 |
300 |
190 |
270 |
21.5 |
100 |
4 |
340 |
210 |
300 |
26 |
150 |
6 |
380 |
230 |
330 |
32.5 |
200 |
8 |
440 |
260 |
350 |
38 |
250 |
10 |
560 |
330 |
380 |
56 |
300 |
12 |
630 |
365 |
420 |
85 |
注：更大尺寸可以定制，也可以
按客戶提供圖紙加工。
通氣量曲線圖
100%通氣量允許超壓10%背壓為大氣壓常溫情況下
設備通氣量曲線圖

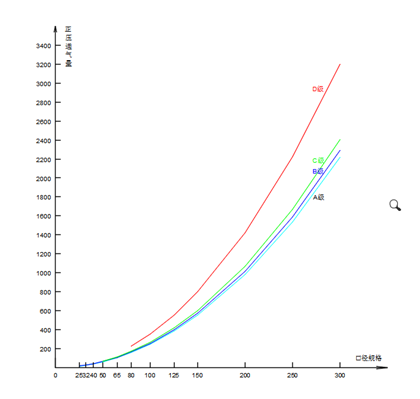

正壓通氣量
A +365pa B +980pa C +1760pa D +98000pa

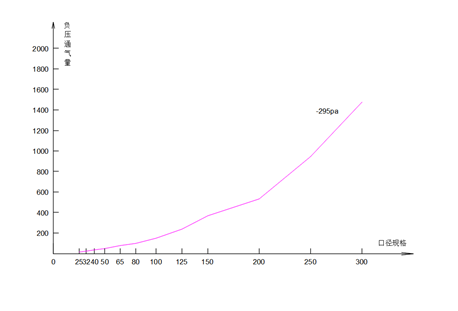

負壓通氣量 -295pa
